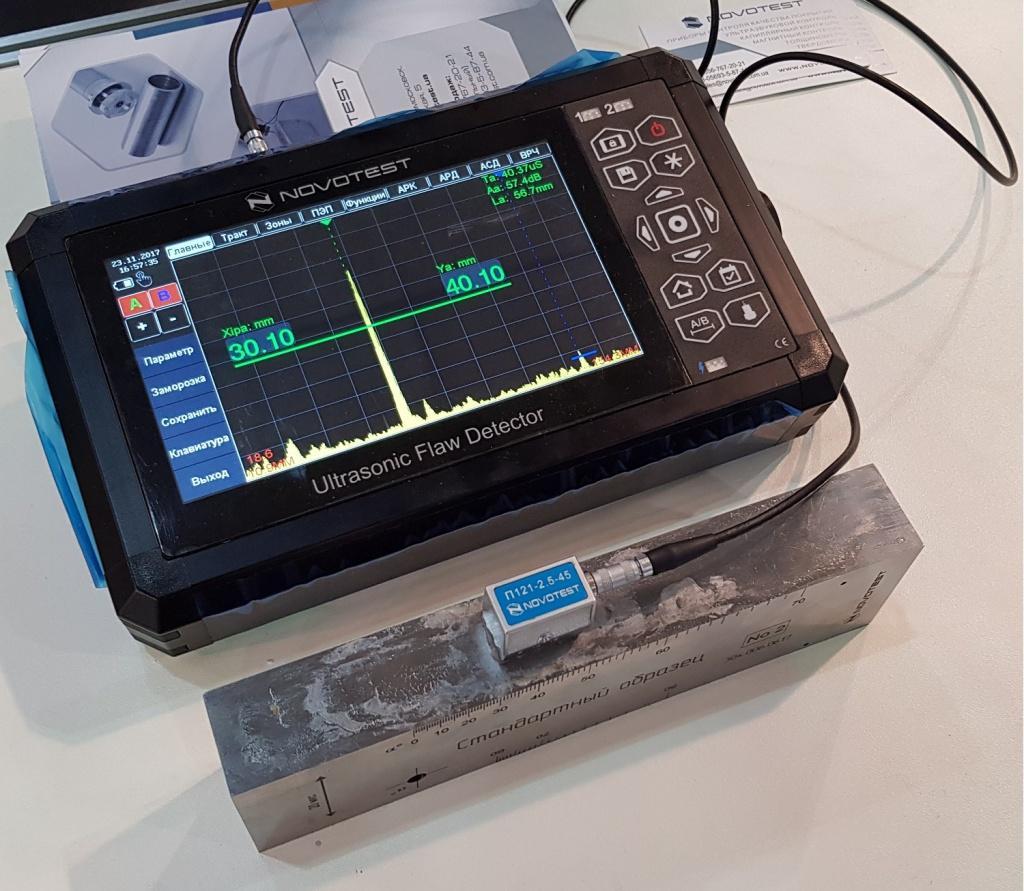

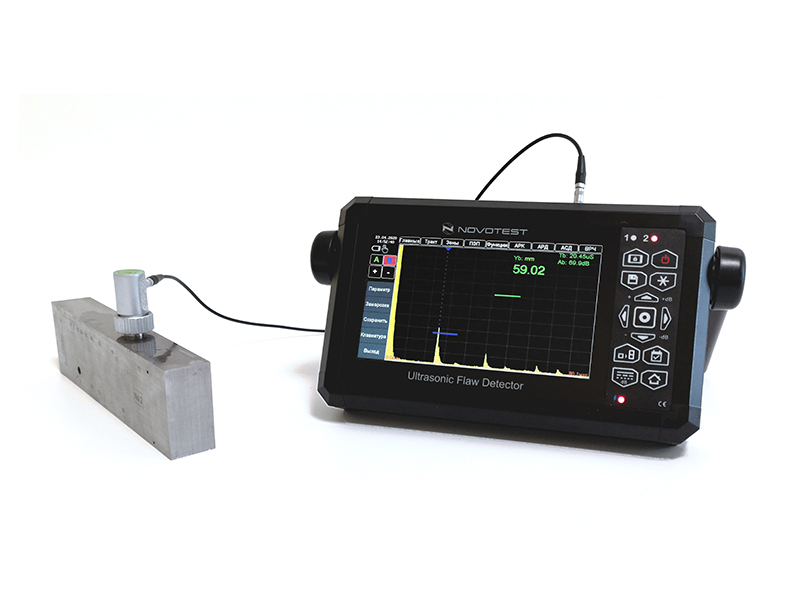

NOVOTEST УД3701 ультразвуковой дефектоскоп

NOVOTEST УД3701 ультразвуковой дефектоскоп

Разработан для обнаружения внутренних дефектов, таких, как несплошности и неоднородности материалов в изделиях и сварных швах, измерения глубины и позиции их появления, измерения толщины и измерения скорости распространения и затухания ультразвуковых волн в материале (металлы, пластмассы, стекло и пр.).

Большой тачскрин (сенсорный экран), легкий и эргономичный ударопрочный металлический корпус, самая передовая электронная начинка и функциональные возможности делают NOVOTEST УД3701 незаменимым инструментом современного дефектоскописта.

НАЗНАЧЕНИЕ:

• контроль качества сварных швов

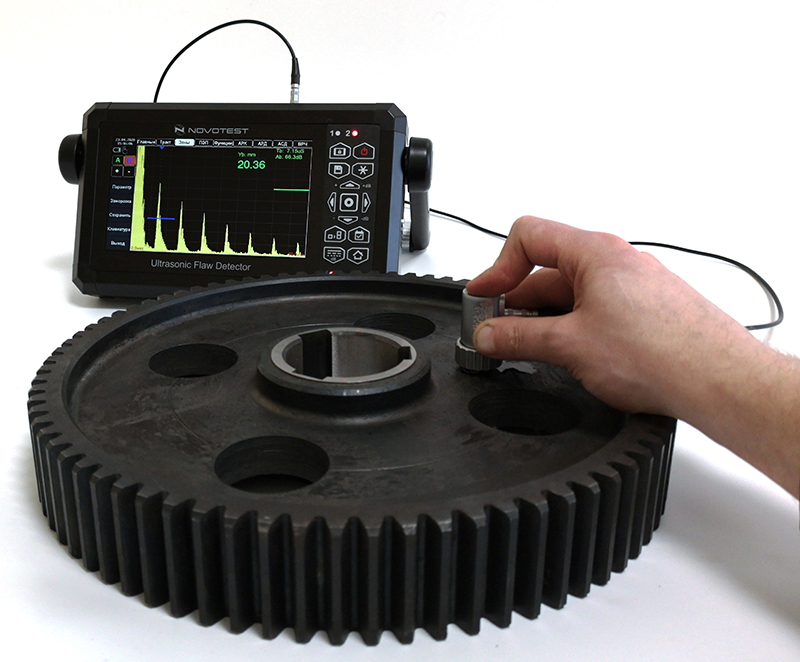

• поиск внутренних дефектов в материале
• определение координат и оценка параметров дефектов типа нарушений сплошности и однородности материала
• измерение толщины изделия.

Преимущества новой технологии

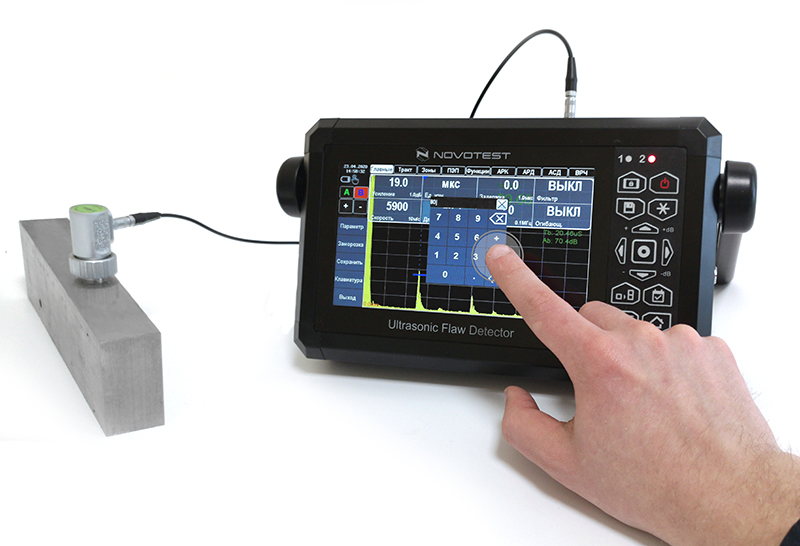

В новой генерации приборов, к которой относится и УД3701, применены емкостные тачскрин дисплеи, что позволило существенно пересмотреть способы управления прибором - многие функции стали доступнее, управление - удобнее, а самое главное - интуитивно понятное, практически так, как мы привыкли это делать в наших современных телефонах. Однако, помня о том, что прибор эксплуатируется в суровых полевых условиях (в грязи, в масле, в перчатках...) все управление прибором можно осуществить с кливиатуры, которая может полностью заменить тачскрин. Кстати, тачскрин можно полностью заблокировать с клавиатуры, чтобы случайно не нажать в процессе работы.

Архив настроек, преобразователей и результатов контроля

Необходимо также отменить организацию работы с сохраненными результатами, настройками прибора и преобразователями - все эти параметры можно сохранить в архиве прибора, который разделен на два раздела - результаты контроля и настройки прибора.

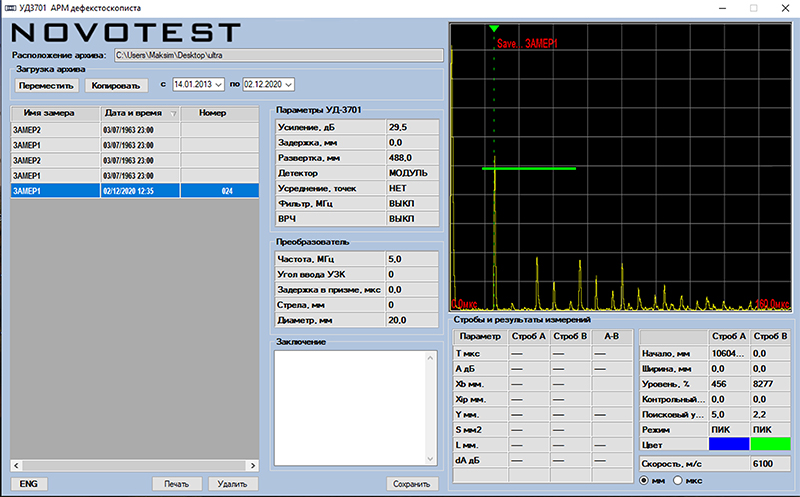

В архиве результатов хранятся полноценные электронные копии сигналов, сохраненные при записе результата - таким образом, прямо из архива результатов можно запустить режим симуляции и работать с сигналом, как будто вы сейчас проводите контроль (доступны все настройки прибора, установки стробов, вкл/выключение всех функций, в т.ч. ВРЧ, АСД, ДАК), недоступно для регулирования только усиление. Также непосредственно в архиве результатов для каждой сохраненной записи можно ввести текстовый блок с заключением. Таким образом после передачи на ПК протокол останется только распечать.

В архиве настроек хранятся настройки прибора и параметры преобразователей. При сохранении настроек можно выбрать, что вы хотите сохранить - только параметры ПЭП или всю конфигурацию прибора. Таким образом осуществляется возможность хранения настроек для контроля различных изделий и загрузки индивидуальных параметров преобразователей, используя соответствующую конфигурацию прибора в целом. Необходимо заметить, что при сохранении и последующем восстановлении настройки прибора прибор полностью восстанавливает свое состояние на момент сохранения, включая такие параметры как - цветовая схема, яркость дисплея, местоположение индикаторов и окон в режиме контроля и, конечно, все настройки параметров контроля.
