В7-225 наковальня для молотка Шмидта

Назначение средства измерений:

Тестовая наковальня В7-225 предназначена для текущей калибровки и проверки точности измерения прочности молотками Шмидта всех модификаций: 225А (для бетона); 75А (для кирпичей); 20А (для раствора), а также склерометрами других производителей: Original Schmidt и SilverSchmidt; ОМШ-1; Novotest МШ; ADA Schmidt Hammer, RGK SK-60; Beton Condtrol и др.

Описание средства измерений:

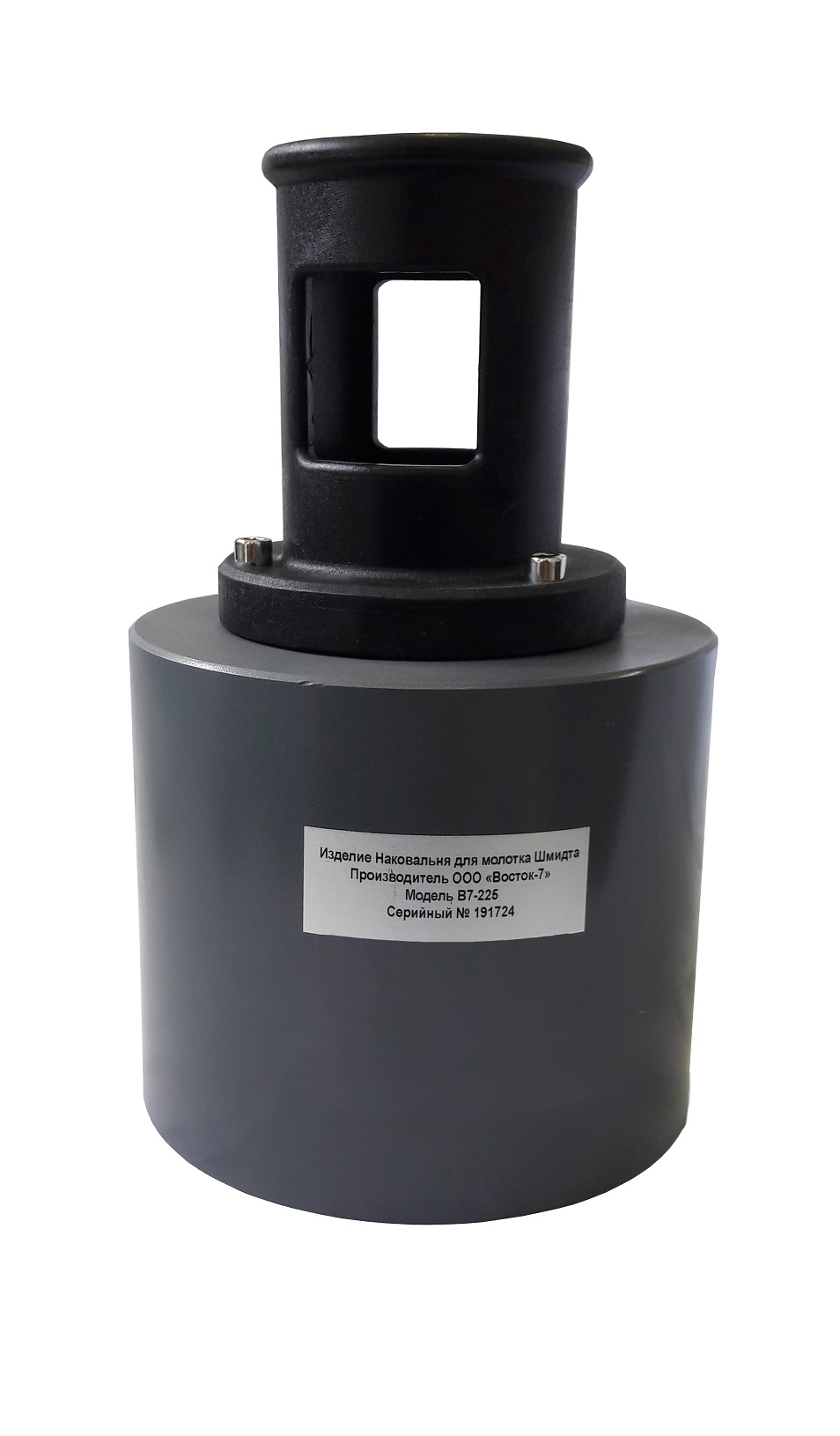

Наковальня состоит из массивного цилиндрического основания, в которое запрессована тестовая пластина из закалённой инструментальной стали, и направляющей гильзы, закреплённой на основании и обеспечивающей строго перпендикулярное положение склерометра при ударе.

Отличительные особенности измерений на тестовой наковальне В7-225 для молотков Шмидта:

Текущую калибровку следует проводить в следующих случаях:

·         после каждой 1000 ударов;

·         1 раз в 3 месяца;

·         После хранения без эксплуатации около 1 года;

·         Падения прибора с большой высоты или другой сильный удар по корпусу;

·         После замены составных частей прибора.

Перед началом калибровки прибор, тестовая наковальня и другие средства для калибровки должны быть выдержаны (без упаковки) в предписываемых стандартами климатических условиях не менее 2 часов.

Определение метрологических характеристик прибора на тестовой наковальне:

·         Поместите тестовую наковальню на ровную твёрдую, ровную поверхность (например, на каменный пол).

·         Очистите контактные поверхности наковальни и плунжера.

·         Поместите конусную часть прибора внутрь направляющей трубки тестовой наковальни. Прибор должен находиться под прямым углом к поверхности металлической тестовой пластины наковальни, а ударный плунжер должен быть прижат к центру металлической тестовой пластины наковальни.

·         Держите прибор обеими руками: одной рукой сильно давите сверху вниз на заднюю крышку прибора, а второй рукой придерживайте цилиндрический корпус прибора.

·         Произведите примерно 10 ударов и проверьте полученный результат по калибровочному значению, указанному ниже:

 Если значение R_m соответствует значению тестовой наковальни в пределах погрешности технических характеристик молотка – прибор не требует калибровки. В противном случае проведите техническое обслуживание молотка согласно Инструкции по эксплуатации молотка Шмидта. Если после произведенного технического обслуживания молоток работает некорректно или не достигает калибровочных значений, указанных на тестовой наковальне, направьте устройство на ремонт и составьте заключение об изъятии молотка из обращения.
