Ременное устройство крепления моноблока «0,3 СБК 160» на трубу

Ременное устройство крепления моноблока «0,3 СБК 160» на трубу

Устройство предназначено для радиографии круговых сварных швов труб средних диаметров 108 ÷ 1020 мм через две стенки моноблоками аппаратов 0,3 СБК 160.

По методикам:

•  X-образно с 4-х направлений для труб с диаметрами 159 мм и более
•  2-х направлений на «эллипс» для труб с диаметрами менее 159 мм.

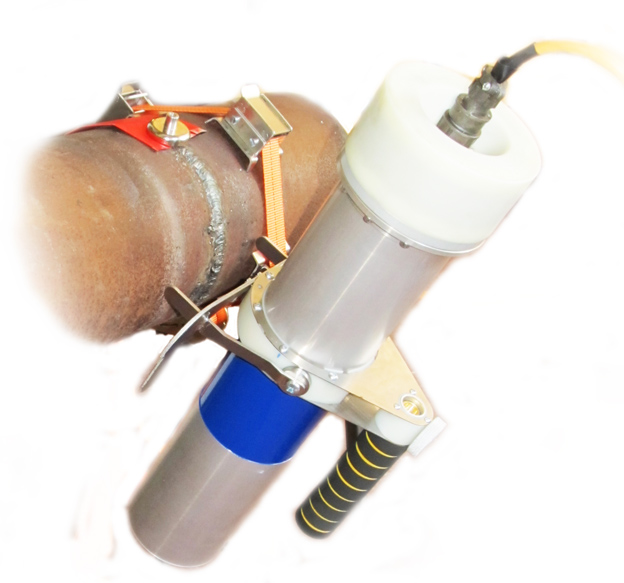

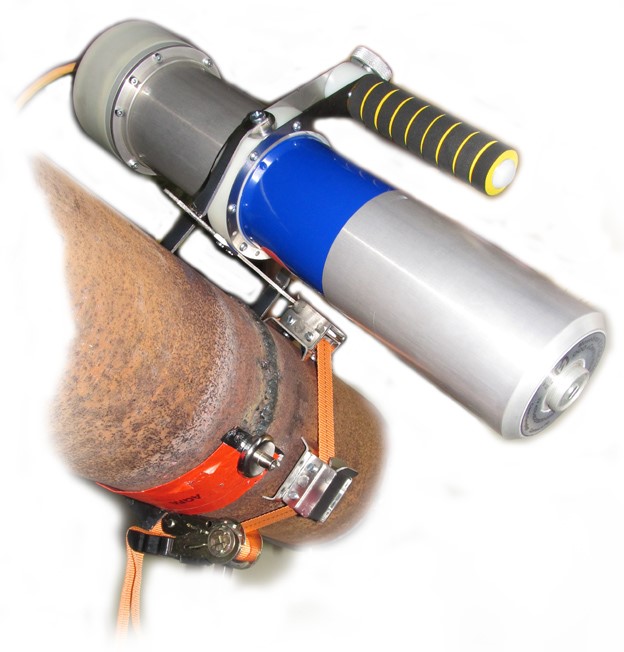

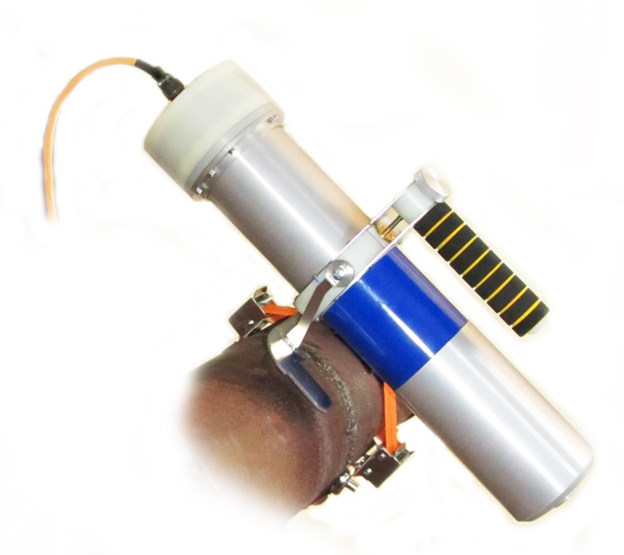

Устройство состоит из нейлонового плоского ремня со стандартным храповым механизмом для затяжки ремня вокруг трубы и четырех "пряжек" из нержавеющей стали устанавливаемых на ремень с равными интервалами вокруг трубы. Вторая часть устройства - кронштейн из нержавеющей стали, крепящийся на моноблоке рентгеновского аппарата через пластиковое кольцо. Моноблок оператор держит за ручку на кронштейне и поочередно вставляет в отверстия пряжек, тем самым обеспечивая правильную установку и ориентацию моноблока для каждой экспозиции вокруг трубы. Время установки и снятия этого устройства с трубы – менее 1 мин. Время переустановки моноблока из одной позиции просвечивания в другую – 20 с. Устройство по Инструкции быстро перенастраивается с одного диаметра трубы на другой.
