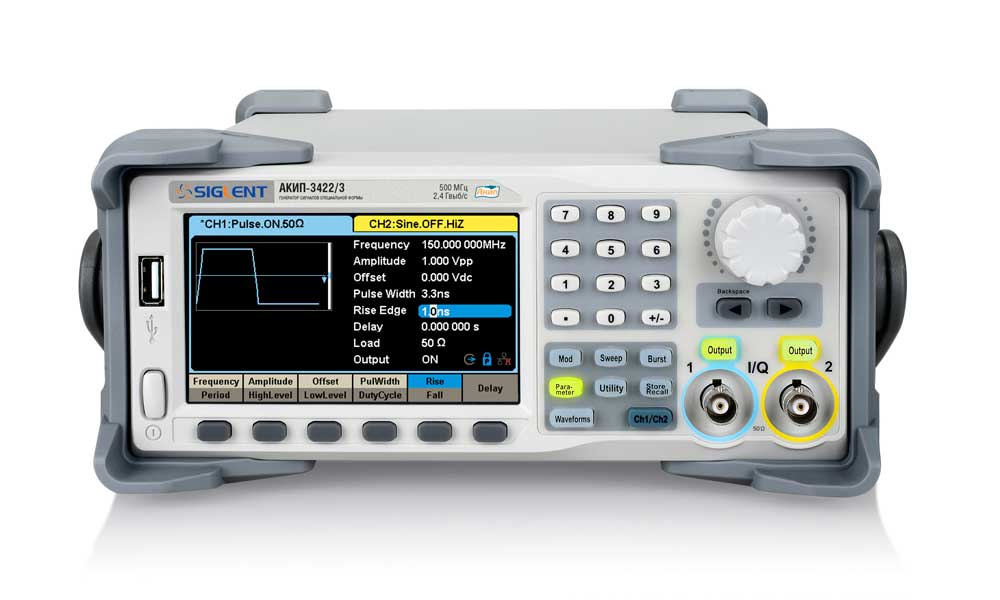

Генератор сигналов специальной формы АКИП-3422/2

Генератор сигналов специальной формы АКИП-3422/2 – это универсальный измерительный и тестовый прибор, который способен воспроизводить сигналы стандартной и произвольной формы, генерировать шум нескольких типов и измерять частоту сигнала. Кроме того, опционально доступно расширение, позволяющее воспроизводить сигналы IQ.

Прибор имеет два выходных аналоговых канала , которые могут генерировать сигналы разными характеристиками и формой. Поддерживается уникальная запатентованная технология TrueArb. Благодаря ей устройство может воспроизводить любые типы сигналов с очень точными параметрами, но при этом нивелируются недостатки, присущие другим генераторам с поддержкой DDS.

В памяти устройства уже записано 196 стандартных форм электрического сигнала, которые можно воспроизводить без дополнительной настройки. Поддерживается работа с 8 видами модуляций, а также работа в режиме качания частоты и свипирования. Это расширяет возможности научно-исследовательских работников.

Выходные каналы генератора могут работать в разных режимах . Функция "Захват фазы" предусматривает полностью синхронизацию работы обоих выходов. Можно переключить генератор сигналов специальной формы АКИП-3422/2 в режим "Независимый", после чего значение фазы на каждом из каналов будет разным.

Генератор может работать автономно и в паре с персональным компьютером. В последнем случае подключение производится через порт USB. Возможно удаленное управление через установленное ПО с формированием сигналов в программе на основе графической модели или табличных данных.

Технические особенности устройства:

• Частота синусоидального сигнала от 1 мкГц до 350 МГц.
• Установлен 16-разрядный ЦАП.
• Объем памяти для СПФ составляет 20 Мб.
• Установлен внутренний опорный генератор.
• Отображение данных производится на 11-см дисплее с разрешением 480 на 272 точки.
