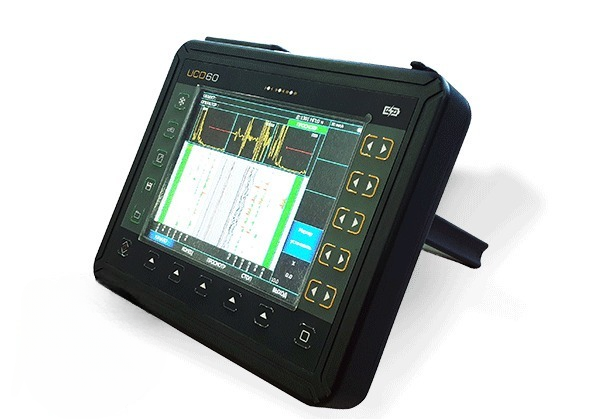

УСД-60-8K Weldspector ультразвуковой сканер-дефектоскоп для контроля сварных швов

Специалистам по закупкам

Отправить заявку: ecnk@ecnk.ru

Связаться с менеджером 8 800 777 18 43

Срок поставки 2 недели

Цена (вкл. НДС)

Цена по запросу

Уточнить цену

Техническим специалистам

Технические вопросы: support@ecnk.ru

Связаться с менеджером 8 800 777 18 43

Гарантия:

3 года

Поверка:

1 год

Способ доставки

Описание

Особенности

Характеристики

Комплектация

Отзывы

УСД-60-8K Weldspector сканер-дефектоскоп для УЗ контроля сварных швов

Портативный ультразвуковой сканер-дефектоскоп УСД-60-8K Weldspector представляет собой современное оборудование для неразрушающего контроля, специально разработанное для ультразвукового контроля сварных швов. Принцип работы ультразвукового дефектоскопа УСД-60-8K Weldspector основан на использовании ультразвуковых волн для обнаружения и анализа дефектов в сварных соединениях. Посредством генерации ультразвуковых волн и их отражения от внутренних дефектов, прибор позволяет выявлять возможные аномалии и оценивать качество сварных соединений.
Среди основных преимуществ портативного ультразвукового сканера-дефектоскопа УСД-60-8K Weldspector стоит выделить высокую точность и надежность при обнаружении дефектов в сварных швах, а также возможность работы в различных условиях благодаря портативной конструкции. Прибор обладает высокой скоростью сканирования и отличной проникающей способностью ультразвуковых волн, что позволяет обнаруживать даже скрытые дефекты.

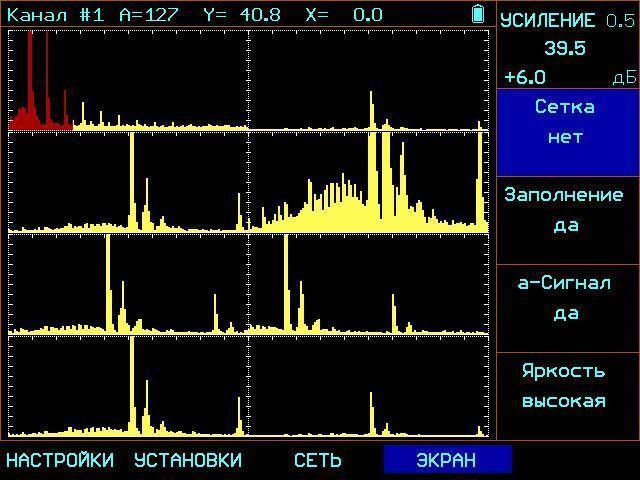

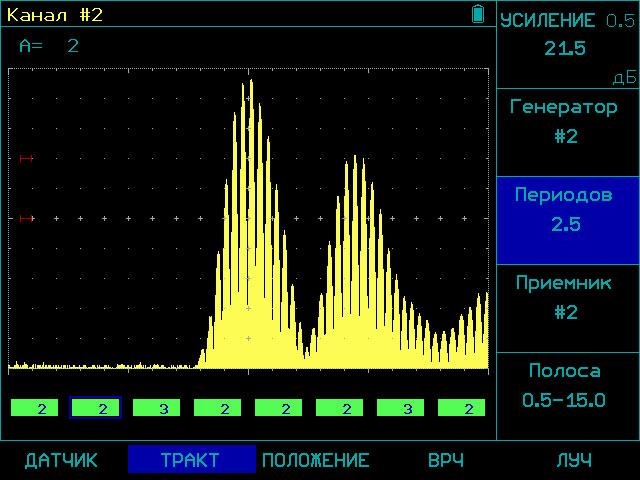

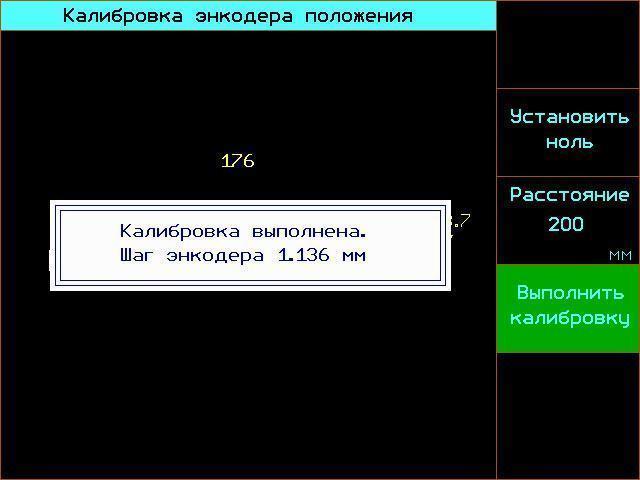

Прибор УСД-60-8K Weldspector представляет собой компактное ультразвуковое устройство, включающее в себя основной блок с дисплеем для визуализации данных, специализированный ультразвуковой датчик и программное обеспечение для обработки и анализа информации о дефектах сварных швов. Портативная конструкция обеспечивает удобство при осуществлении мобильного контроля на различных объектах.
Сферами применения ультразвукового сканера-дефектоскопа УСД-60-8K Weldspector являются различные отрасли промышленности, где необходим контроль за качеством сварных соединений, в том числе судостроение, нефтехимическая и энергетическая промышленность. Оборудование может использоваться для контроля качества сварных швов практически на всех типах металлов, включая различные стали и алюминий, что делает его востребованным в широком спектре отраслей промышленности.
Технические характеристики ультразвукового сканера-дефектоскопа УСД-60-8K Weldspector включают широкий диапазон частот ультразвукового излучения, высокую глубину проникновения, а также различные режимы сканирования и анализа данных. Программное обеспечение предоставляет возможности для визуализации результатов контроля, а также генерации отчетов в цифровом формате.

1 (7).jpg

Проведение полевых испытаний сканера на строящемся объекте структуры АО "Газпром". Контроль CRC-шва толщиной 21.6 мм

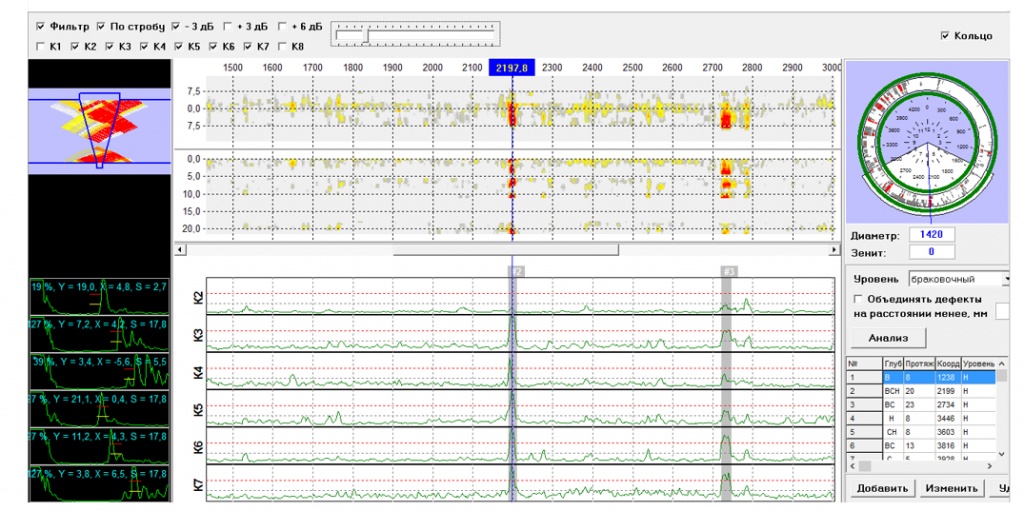

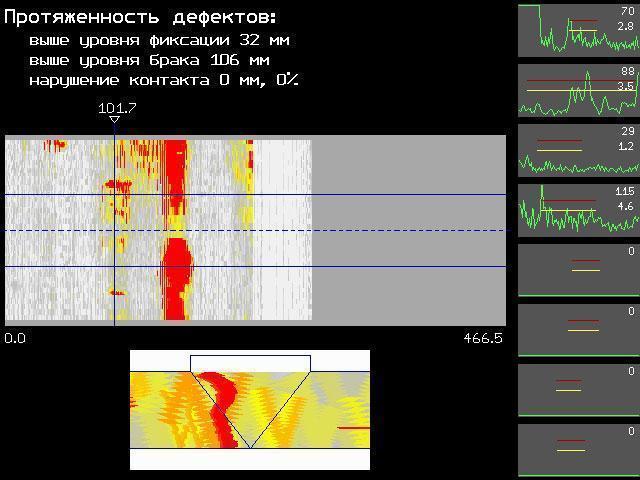

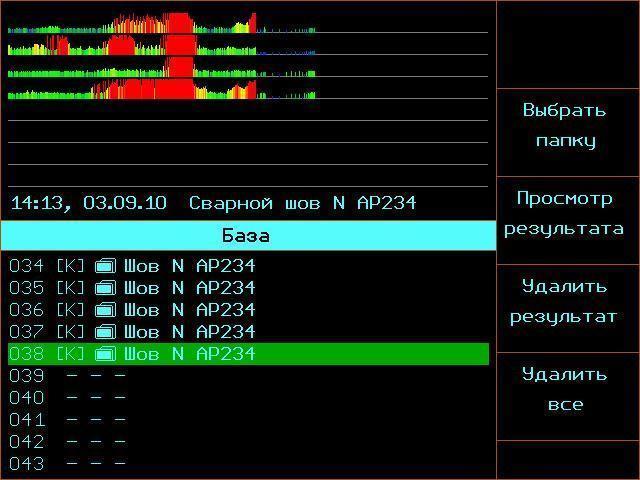

Дефектограмма с выявленным дефектом (глубина залегания- по всей глубине шва - непровар из-за неправильной настройки сварочного комплекса)

Параметры	Характеристики
Развертка	мин.: 0 - 2,67мкс макс.: 0 - 1000 мкс с шагом 0,01 / 0,1/ 1/ 10/ 100 мкс
Задержка	от -4 мкс до 1000мкс с шагом 0,01 / 0,1/ 1/ 10/ 100 мкс
Максимальная длина контролируемого материала	до 6000 мм (эхо-режим)
Диапазон скоростей распространения ультразвуковых колебаний	1000 - 9999 м/с
Задержка в призме преобразователя	0 - 100 мкс с шагом 0,01 / 0,1/ 1 и 10мкс
Демпфирование	25 ом / 50 ом/ 1000 Ом
Входной импенданс	50 ом / 600 ом
Зондирующий импульс	радиоимпульс, амплитудой 50 или 200 В, с изменяемой длительность от 16 до 500 нс, с шагом 16 нс
Демпфер зондирующего импульса	регулируемый от 0 до 15 полупериодов с задержкой демпфирования от 0 до 7 полупериодов
Частота повторений ЗИ	регулируемая от 20 до 2000Гц с шагом 1/ 5/ 10 или 100Гц
Усилитель	широкополосный 0.4-20 МГц (-6 дБ)
Диапазон регулировки усиления	100 дБ, с шагом 0.5, 1, 2 или 6 дБ
Временная Регулировка Чувствительности (ВРЧ)	диапазон до 70 дБ, 12 дб/мкс с построением кривой по 32 опорным точкам введенным вручную или от контрольных отражателей
Кривая Амплитуда-Расстояние (АРК)	построение по 32 точкам, регулируемая по высоте
Детектирование	положительная или отрицательная полуволна, полное, радиосигнал (во всем диапазоне развертки), B-scan, C-скан
Отсечка	компенсированная, 0 - 90% высоты экрана
Детектирование	положительная или отрицательная полуволна полное, радиосигнал (во всем диапазоне развертки), B-scan, TOFD
Зоны контроля	три независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%, индивидуальная логика определения дефектов. Одна из зон (и-зона) предназначена для синхронизации от поверхностного сигнала при иммерсионном контроле
Зоны контроля	две независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%, индивидуальная логика определения дефектов.
Автоматическая Сигнализация Дефектов (АСД)	световая для каждой зоны отдельно и звуковая, индивидуальная логика определения дефекта в зоне
Измерение временных интервалов	от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту или по максимуму сигнала
Измерение амплитуды	в процентах от высоты экрана, в дБ относительно уровня порога в зоне, в дБ относительно опорного сигнала, в дБ относительно кривой амплитуда-расстояние
Дисплей	Цветной, TFT 640 х 480 точек (135 х 100 мм). Специальная функция для работы на ярком солнечном свет
А-сигнал	480 x 300 точек в стандартном режиме
Память	500 настроек с А-сигналом 5000 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола)
Интерфейс	Ethernet
Разъемы преобразователей	2 СР50 (BNC)
Аккумулятор	Li-ion 8 А/ч
Время работы	6-8 часов от аккумуляторов
Внешнее питание	блок питания от сети 220 В, 50Гц AC
Напряжение питания	18V/3,5A DC
Диапазон рабочих температур	от -30º C до +55° C
Размер (В x Ш x Д)	210 мм x 340 мм x 75 мм
Масса	4 кг с аккумуляторами

УСД-60-8K Weldspector (базовый комплект)

Ультразвуковой восьмиканальный сканер-дефектоскоп УСД-60-8K WeldSpector в базовом комплекте для контроля стыковых сварных соединений толщиной от 12 до 24 мм и диаметром от 219мм либо от 500мм (по выбору).

Наименование	Кол-во
электронный блок УСД-60-8К со встроенным Li-ion аккумулятором	1
блок питания сетевой 18В / 220В	1
защитный чехол с блендой и креплением на корпусе оператора	1
кабель СР50-Lemo00	2
Преобразователь ультразвуковой П111-5-К6	1
Преобразователь ультразвуковой П121-2,5-65	1
кабель 60-Ethernet-1m для связи с ПК	1
кабель 60-Ethernet-2m для связи с ПК	1
Ethernet Switch для УСД-60	1
Сканирующее устройство на магнитных колесах для контроля изделий (по выбору клиента): - диам. от 219 мм //арт. 61330 - диам. от 500мм // арт. 61320	1
Многоканальный акустический блок 3А8К2568-65-65 (Частота 2.5МГц, толщины 12-24мм)	2
FD-8L Кабель коммутационный для подключения коммутатора к дефектоскопу	2
КМ-8 запасной 8-ми канальный коммутатор	1
программное обеспечение на CD-диске	1
комплект документации (руководство пользователя, паспорт, методика поверки, сертификат метрологической поверки)	1
Комплект ударопрочных кейсов для переноски и хранения	2

УСД-60-8K Weldspector (универсальный комплект)

Ультразвуковой восьмиканальный сканер-дефектоскоп УСД-60-8K WeldSpector в универсальном комплекте для контроля стыковых сварных соединений толщиной от 6 до 40 мм и диаметром от 219мм либо от 500мм (по выбору)

Наименование	Кол-во
электронный блок УСД-60-8К со встроенным Li-ion аккумулятором	1
блок питания сетевой 18В / 220В	1
защитный чехол с блендой и креплением на корпусе оператора	1
кабель СР50-Lemo00	2
Преобразователь ультразвуковой П111-5-К6	1
Преобразователь ультразвуковой П121-2,5-65	1
кабель 60-Ethernet-1m для связи с ПК	1
кабель 60-Ethernet-2m для связи с ПК	1
Ethernet Switch для УСД-60	1
Сканирующее устройство на магнитных колесах для контроля изделий (по выбору клиента): - диам. от 219 мм //арт. 61330 - диам. от 500мм // арт. 61320	1
Многоканальный акустический блок 3А8К5070-65-65 (Частота 5МГц, толщины 6-12мм)	2
Многоканальный акустический блок 3А8К2568-65-65 (Частота 2.5МГц, толщины 12-24мм)	2
Многоканальный акустический блок 3А8К2560-57-55 (Частота 2.5МГц, толщины 24-40мм)	2
FD-8L Кабель коммутационный для подключения коммутатора к дефектоскопу	2
КМ-8 запасной 8-ми канальный коммутатор	1
программное обеспечение на CD-диске	1
комплект документации (руководство пользователя, паспорт, методика поверки, сертификат метрологической поверки)	1
Комплект ударопрочных кейсов для переноски и хранения	2

УСД-60-8K Weldspector (экспертный комплект)

Ультразвуковой восьмиканальный сканер-дефектоскоп УСД-60-8K WeldSpector в экспертном комплекте для контроля стыковых сварных соединений толщиной от 6 до 40 мм и диаметром от 219мм либо от 500мм (по выбору).

В стоимость включены пуско-наладочные работы на объекте заказчика и 1-2 дневное обучение персонала с выдачей свидетельства об обучении

Наименование	Кол-во
электронный блок УСД-60-8К со встроенным Li-ion аккумулятором	1
блок питания сетевой 18В / 220В	1
защитный чехол с блендой и креплением на корпусе оператора	1
кабель СР50-Lemo00	2
Преобразователь ультразвуковой П111-5-К6	1
Преобразователь ультразвуковой П121-2,5-65	1
кабель 60-Ethernet-1m для связи с ПК	1
кабель 60-Ethernet-2m для связи с ПК	1
Ethernet Switch для УСД-60	1
Сканирующее устройство на магнитных колесах для контроля изделий (по выбору клиента): - диам. от 219 мм //арт. 61330 - диам. от 500мм // арт. 61320	1
Многоканальный акустический блок 3А8К5070-65-65 (Частота 5МГц, толщины 6-12мм)	2
Многоканальный акустический блок 3А8К2568-65-65 (Частота 2.5МГц, толщины 12-24мм)	2
Многоканальный акустический блок 3А8К2560-57-55 (Частота 2.5МГц, толщины 24-40мм)	2
Комплект настроечных образцов с зарубками	6
Запасной комплект аккумуляторов	1
Внешнее зарядное устройство для аккумуляторов	1
Пульверизатор PolySpray для нанесения контактной жидкости	1
FD-8L Кабель коммутационный для подключения коммутатора к дефектоскопу	2
КМ-8 запасной 8-ми канальный коммутатор	1
Пуско-наладочные работы и обучение персонала Заказчика (1-2 дня)	1
программное обеспечение на CD-диске	1
комплект документации (руководство пользователя, паспорт, методика поверки, сертификат метрологической поверки, свидетельство об обучении)	1
Комплект ударопрочных кейсов для переноски и хранения	2
