Программное обеспечение Новоскан – единая платформа для получения, просмотра, анализа и хранения цифровых рентгеновских снимков. Работает с цифровой радиографией (DR), компьютерной радиографией (CR) и оцифровщиками плёнки (FD).

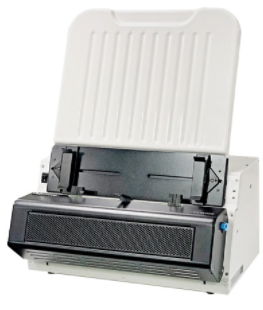

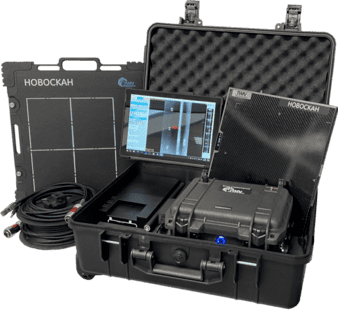

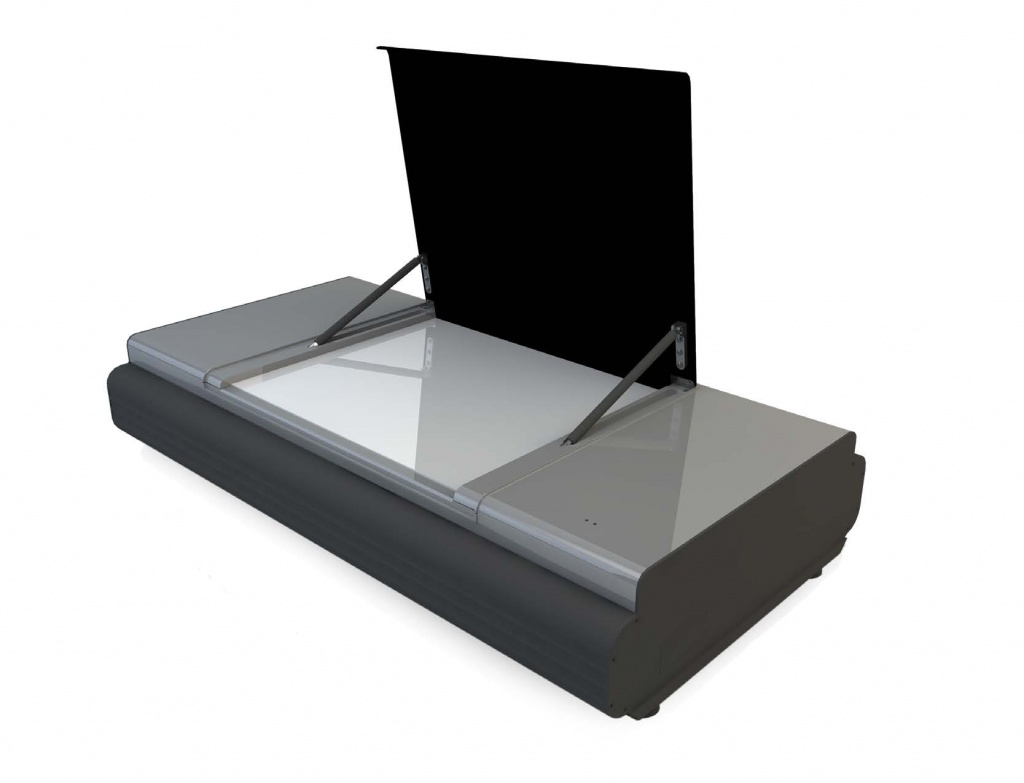

Система цифровой радиографии          Система компьютерной радиографии             Оцифровщик рентгеновских снимков

Дизайн программы разработан с участием дефектоскопистов и экспертов неразрушающего контроля. Все кнопки и функции находятся там, где должны быть.

Соответствие DICONDE

Все снимки, сделанные с ПО Новоскан полностью соответствуют стандарту DICONDE. Файлы формата DCM, кроме самого рентгеновского снимка, хранят в себе множество метаданных:

• материал, диаметр, толщина объекта контроля
• источник излучения, напряжение, сила тока, время экспозиции
• размер пикселя, разрешение снимка
• привязка ко времени и месту контроля

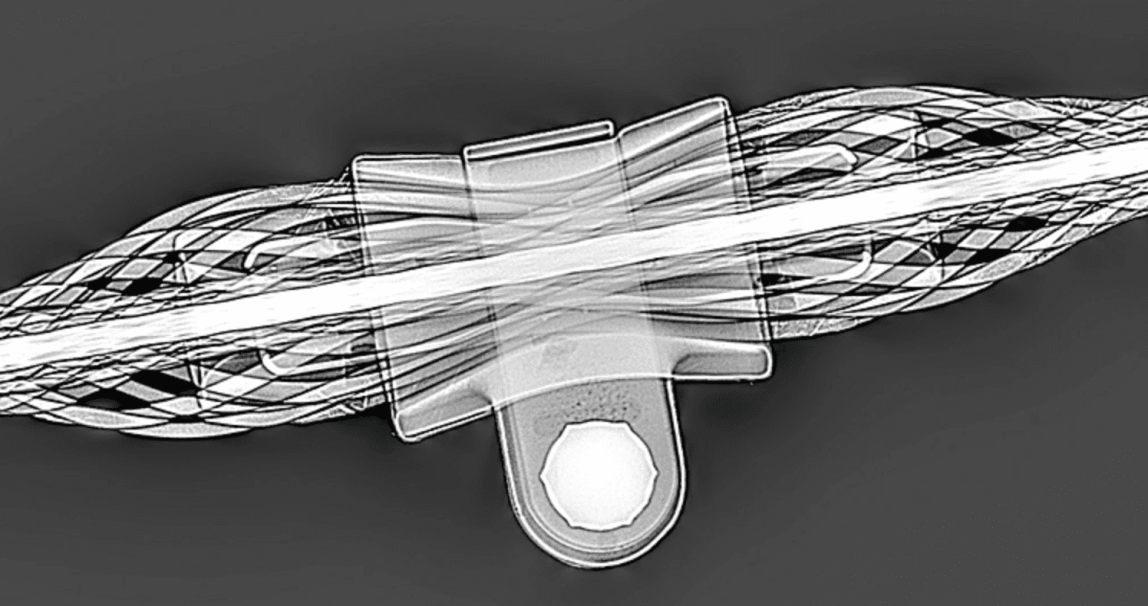

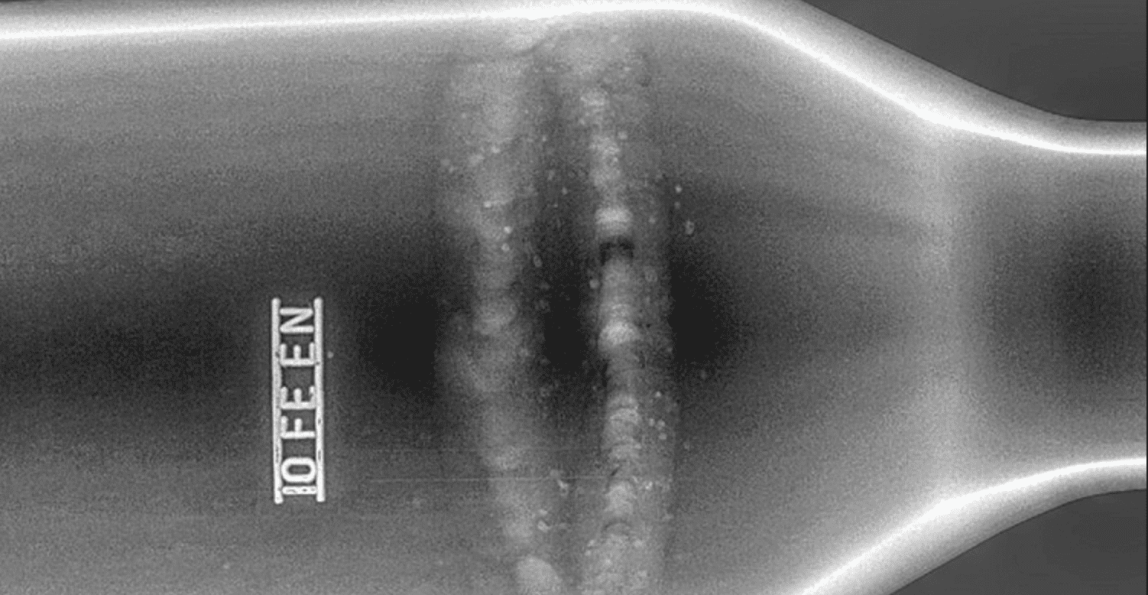

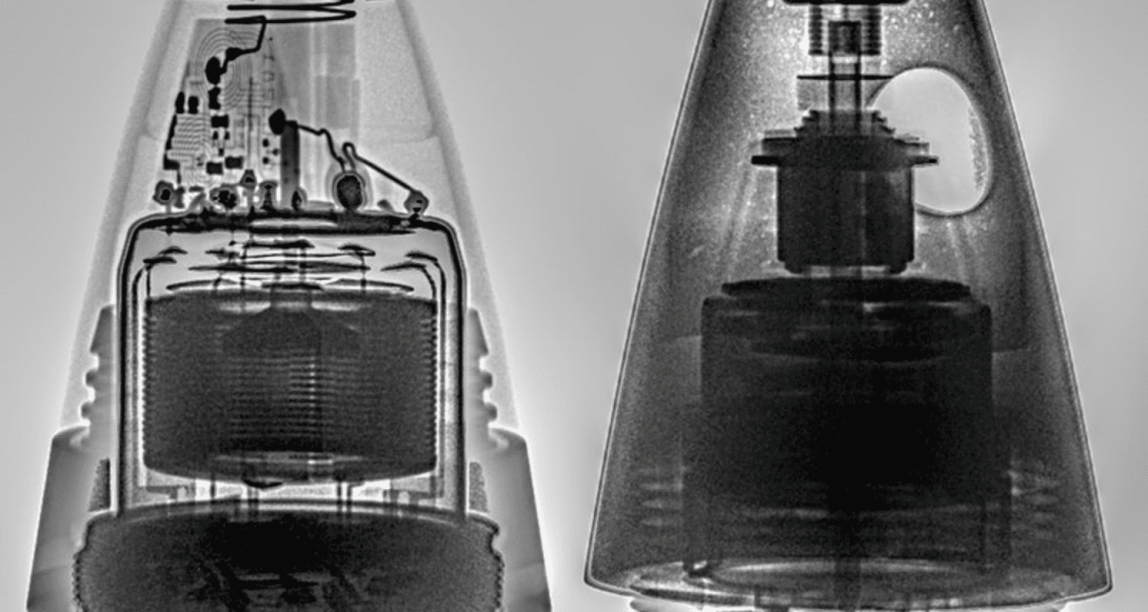

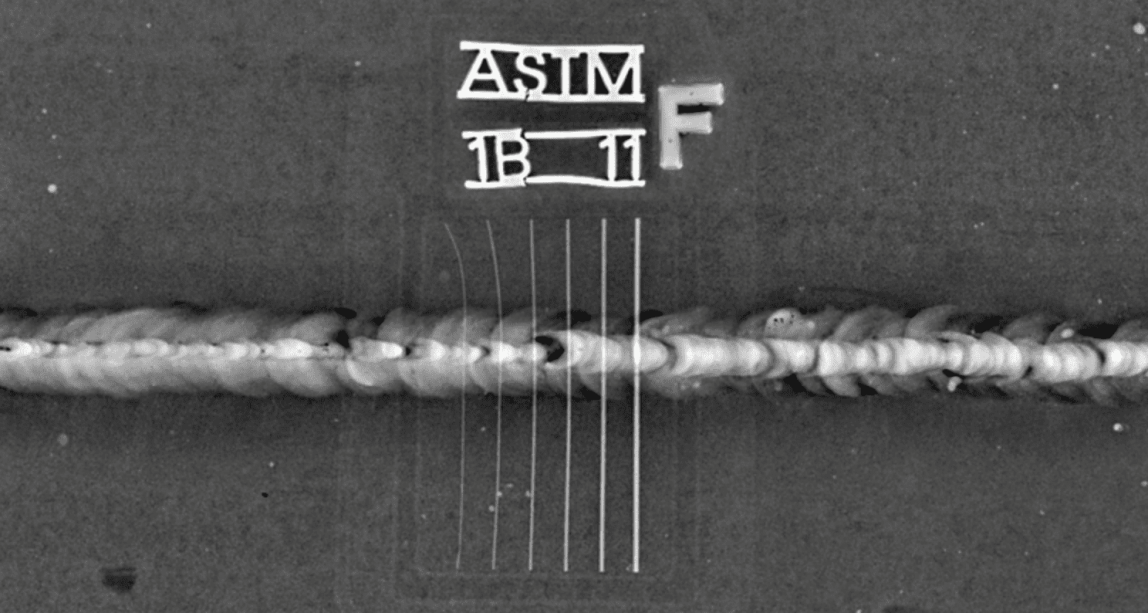

В режиме просмотра снимки можно масштабировать, вращать, инвертировать в негатив/позитив. Изменять яркость, контрастность и резкость для получения картинки, на которой чётко видны все дефекты.

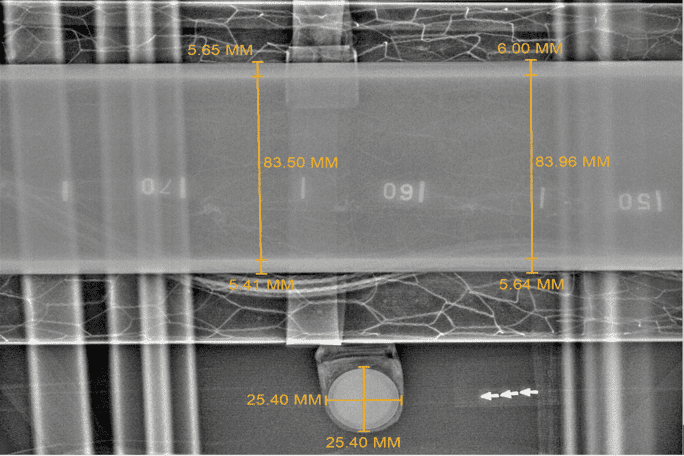

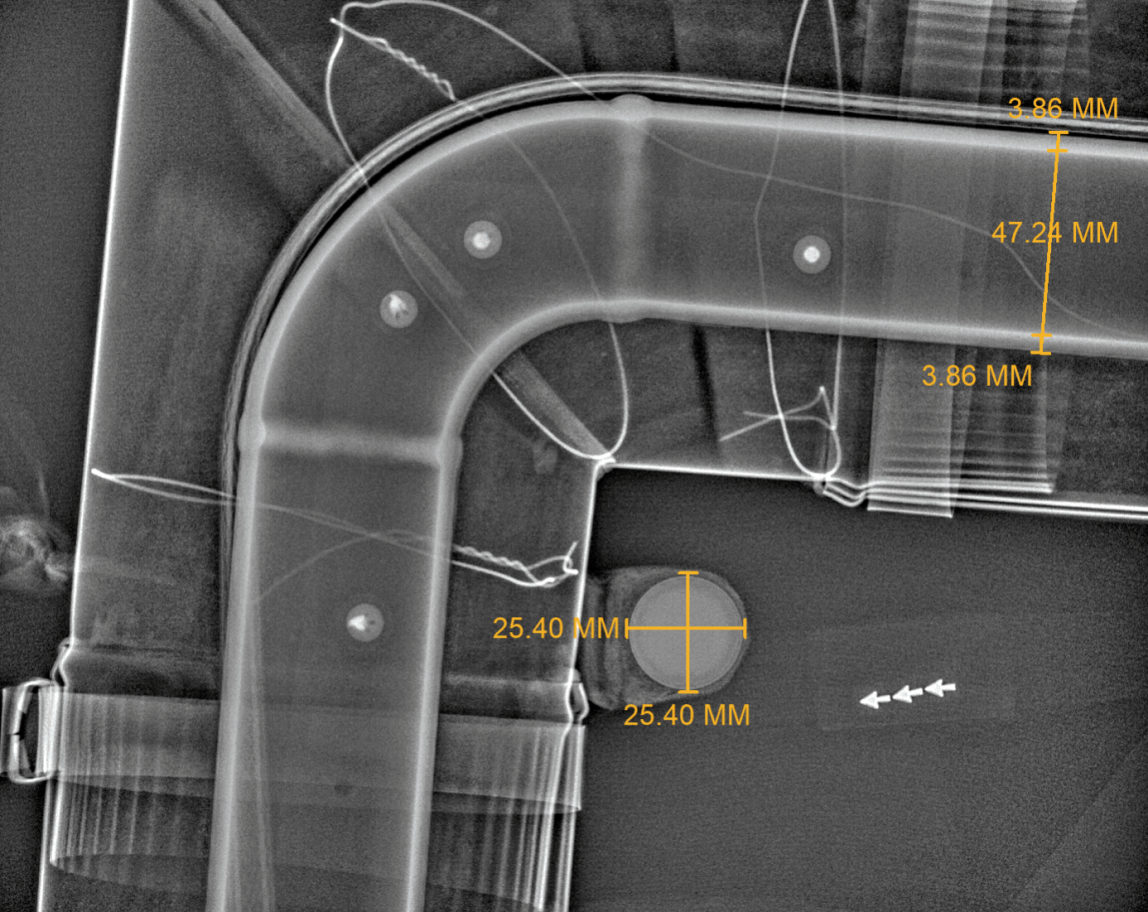

Инструменты для измерений:

•  автоматическая калибровка с использованием калибровочного шарика
•  сигнал-шум SNR
•  пространственное разрешение SRb
•  оптическая плотность в каждой точке
•  размеры дефектов и толщины стенок

Все измеренные дефекты, применённые фильтры, теги DICONDE сохраняются в исходном файле поверх оригинального снимка. Вы можете создать свой шаблон отчёта, в который будут подгружаться данные о снимке.

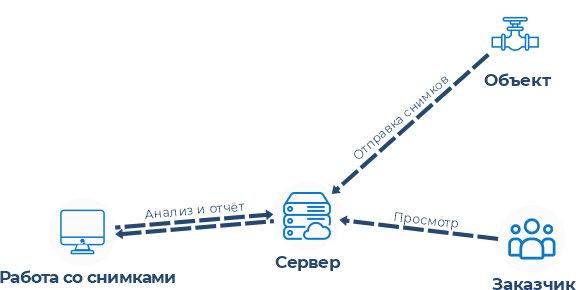

Интеграция с DICONDE архивами (PACS)

В дополнение к обычному использованию с компьютерной, цифровой радиографией и оцифровщиками, программное обеспечение можно интегрировать с физическим или облачным сервером. Такие решения оптимизируют совместный рабочий процесс. Ускоряют весь процесс контроля, анализа и принятия работ.

Пример. 3 системы цифровой радиографии с плоскопанельным детектором работают где-то на строительстве трубопровода на крайнем севере. Они подключены к внутреннему серверу компании, который находится в Москве. Все снимки, полученные на плоскопанельный детектор, автоматически отправляются на сервер. Специалисты 2 или 3 уровня, находящиеся в офисе, сразу приступают к анализу снимков и составлению отчёта, как только они поступили на сервер. Заказчик работ имеет ограниченный доступ на просмотр папки, в которой хранятся все снимки и отчёты, связанные с его объектом.
