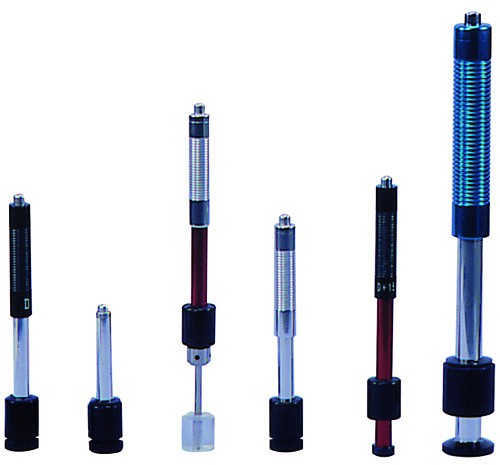

Специальные ударные устройства для динамических твердомеров
Специальные ударные устройства для динамических твердомеров
Ультразвуковые преобразователи для толщиномеров TIME
Таблица выбора ударного устройства к динамическому твердомеру
|
Области применения ударных устройств |
Тип D для измерений на стандартных деталях |

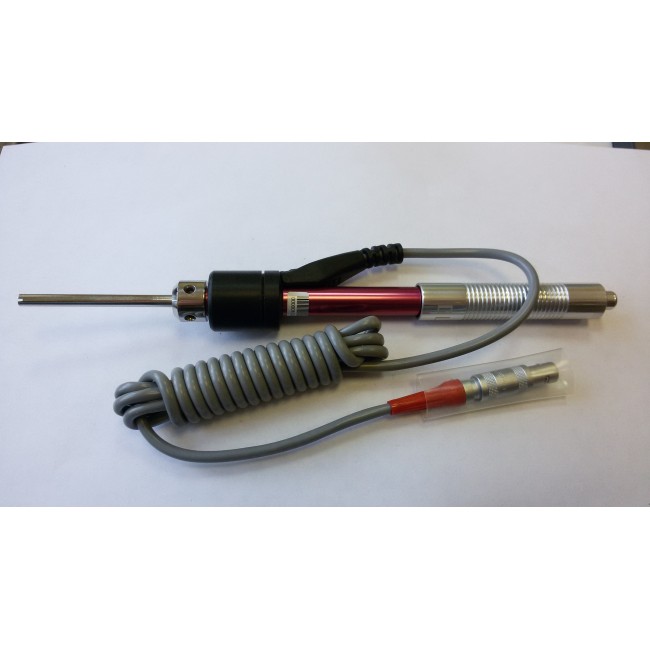

Тип D 15 для измерений на деталях сложной формы с труднодоступными зонами |
Тип C для измерений на легких и малогабаритных деталях с закаленной поверхностью |

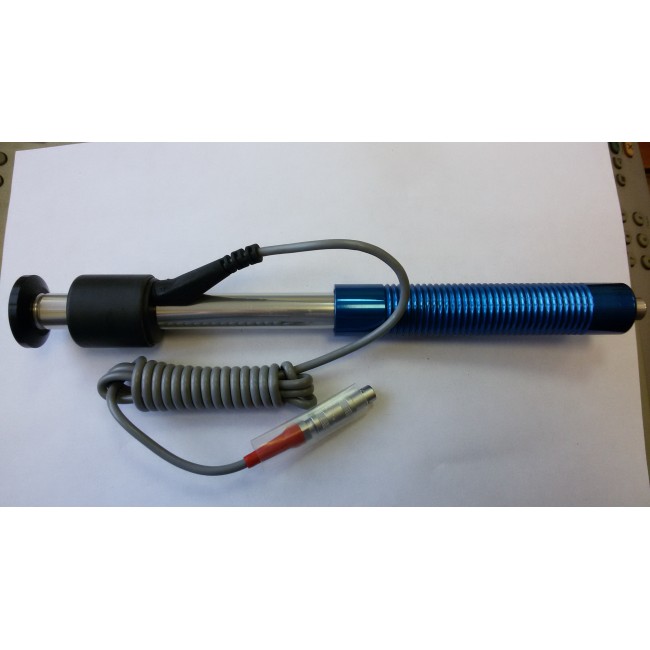

Тип G для измерений на крупногабаритных отливках и поковках |
|
|

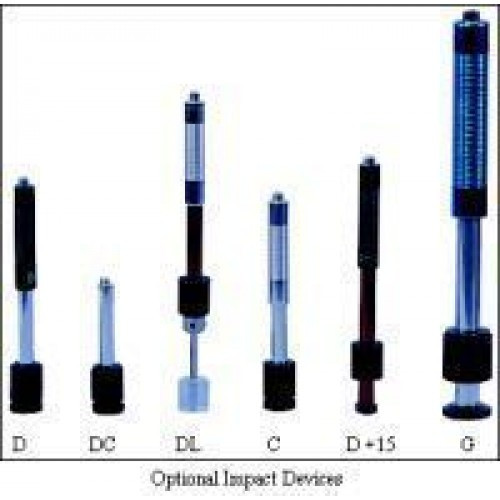

Ударное устройство |
D/DC/DL |
D 15 |
C |
G |
|
|
Энергия удара |
11 мДж |
11 мДж |
2.7 мДж |
90 м Дж |
|
|
Масса ударного тела |
5.5 г/5.5 г/7.3 г |
7.8 г |
3.0 г |
20 г |
|
|
Твердость материала шаровидного индентора |
1600 единиц по Виккерсу |
1600 единиц по Виккерсу |
1600 единиц по Виккерсу |
1600 единиц по Виккерсу |
|
|
Диаметр шаровидного индентора |
3 мм |
3 мм |
3 мм |
5 мм |
|
|
Материал шаровидного индентора |
карбид вольфрама |
карбид вольфрама |
карбид вольфрама |
карбид вольфрама |
|
|
Диаметр ударного устройства |
20 мм |
20 мм |
20 мм |
30 мм |
|
|
Длина ударного устройства |
147 мм/86 мм/75 мм |
162 мм |
141 мм |
254 мм |
|
|
Масса ударного устройства |
50 г |
80 г |
75 мм |
250 мм |
|
|
Максимальная твердость измеряемой детали |
940/940/950 единиц по Виккерсу |
940 единиц по Виккерсу |
1000 единиц по Виккерсу |
650 единиц по Бринеллю |
|
|
Средняя шероховатость измеряемой поверхности |
Ra: 1.6 мкм |
Ra: 1.6 мкм |
Ra: 0.4 мкм |
Ra: 6.3мкм |
|
|
Минимальная масса измеряемой детали |
Прямое измерение |
5 кг |
5 кг |
1.5 кг |
15 кг |
|
На устойчивой опоре |
2 кг |
2 кг |
0.5 кг |
5 кг |
|
|
С оснасткой |
0.05 кг |
0.1 кг |
0.02 кг |
0.5 кг |
|
|
Минимальная толщина измеряемой детали |
С оснасткой |
5 мм |
5 мм |
1 мм |
10 мм |
|
Поверхностно закаленной |
0.8 мм |
0.8 мм |
0.2 мм |
1.2 мм |
|
|
Размер отпечатка шаровидного индентора |
|||||
|
Твердость 300 единиц по Виккерсу |
Диаметр отпечатка |
0.54 мм |
0.54 мм |
0.38 мм |
1.03 мм |
|
Глубина отпечатка |
24 мм |
24 мм |
12 мм |
53 мм |
|
|
Твердость 600 единиц по Виккерсу |
Диаметр отпечатка |
0.54 мм |
0.54 мм |
0.32 мм |
0.90 мм |
|
Глубина отпечатка |
17 мм |
17 мм |
8 мм |
41 мм |
|
|
Твердость 800 единиц по Виккерсу |
Диаметр отпечатка |
0.35 мм |
0.35 мм |
0.35 мм |
|
|
Глубина отпечатка |
10 мм |
10 мм |
7 мм |
|
|
*Технические характеристики и комплект поставки на Специальные ударные устройства для динамических твердомеров могут быть изменены производителем без предварительного уведомления.
