УПН-PM2030 Устройство поиска неоднородностей плотности вещества

УПН-PM2030 Устройство поиска неоднородностей плотности вещества

УПН-PM2030 является переносным досмотровым прибором неразрушающего контроля и используется в качестве "детектора контрабанды" для обнаружения скрытых вложений (наркотиков, взрывчатых веществ, оружия и т.п.) внутри закрытых полостей транспортных средств, контейнеров и других устройств.

Прибор позволяет проводить поиск неоднородностей в режиме досмотра и определять тип обнаруженного материала, а также формировать библиотеки объектов досмотра. Модульная конструкция прибора дает возможность проводить сканирование в труднодоступных местах. При помощи телескопического удлинителя, пользователь может проводить обследование крупногабаритных грузов, а вибрационный сигнализатор в рукоятке прибора позволяет проводить скрытое обнаружение.

Прибор сохраняет в энергонезависимой памяти историю событий, а также подает звуковые и световые сигналы при превышении установленных порогов. Звуковая сигнализация может передаваться в наушники посредством Bluetooth.

Модификация УПН-РМ2030 НБ отличается от УПН‑РМ2030 отсутствием возможности использования беспроводной звуковой сигнализации по Bluetooth.

УПН-PM2030 может быть использован в качестве «детектора контрабанды» в таможенных органах, специальными службами и другими ведомствами для обнаружения скрытых вложений внутри полостей различных транспортных средств, контейнеров и прочих объектов.

Принцип работы

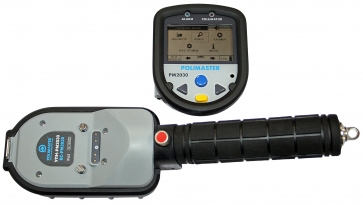

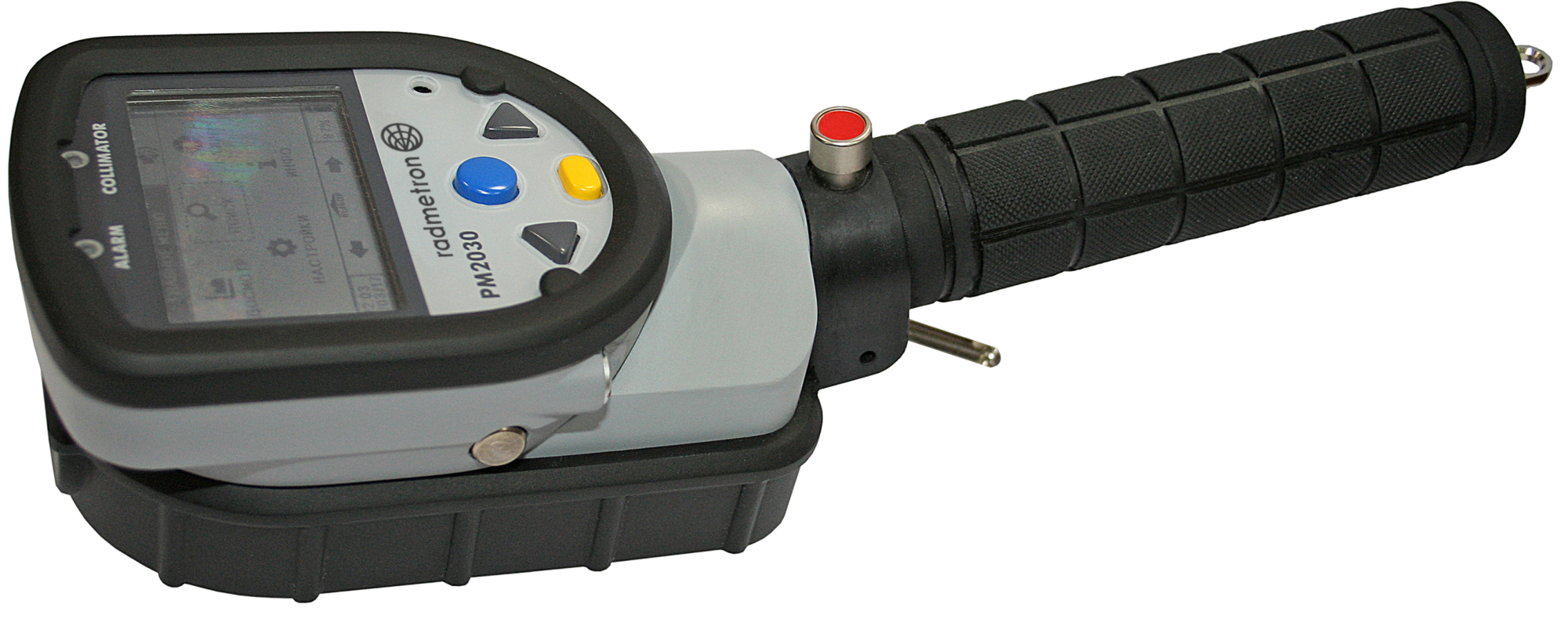

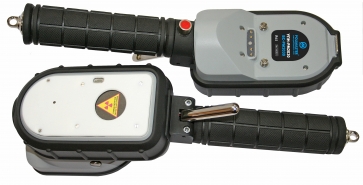

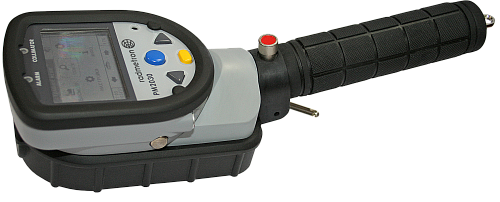

Прибор состоит из двух модулей: блока обработки информации (БОИ) и блока сканирования (БС) с прорезиненной ручкой.

Принцип действия прибора в режиме досмотра основан на регистрации отраженного излучения от исследуемого объекта. В приборе используется источник гамма-излучения ¹³³Ba активностью 320-370 кБк. Источник расположен внутри безопасного свинцового контейнера-коллиматора БС.

Интенсивность отраженного излучения зависит от свойств исследуемого объекта (его плотности и размеров). Прибор перемещается по поверхности исследуемого объекта. Изменение плотности объекта отображается на экране прибора и дублируется световыми, звуковыми, и вибрационными сигналами. Частота повторений сигналов зависит от размеров и плотности обнаруженной полости или вложения.

Свинцовый контейнер-коллиматор обеспечивает необходимую узкую зону облучения объекта в режиме досмотра и полную защиту оператора от гамма-излучения.

Характеристики в режиме досмотра

Прибор в режиме досмотра определяет плотность материала обнаруженного объекта (пластик или металл) за перегородкой из дерева или пластика толщиной не более 20 мм, а так же группу металлов с вероятностью 0,5.

Результат определения группы металлов отображается на ЖКИ в виде названия соответствующей группы металла:

-        серебро (рутений, родий, палладий, серебро, кадмий, индий, олово, сурьма)

-        лантан (теллур, йод, ксенон, цезий, барий, лантан, церий, празеодим)

-        гадолиний (неодим, прометий, самарий, европий, гадолиний, тербий, диспрозий, гольмий, эрбий)

-        вольфрам (тулий, иттербий, лютеций, гафний, тантал, вольфрам, рений, осмий)

-        золото (иридий, платина, золото, ртуть)

-        свинец (талий, свинец, висмут, полоний)
