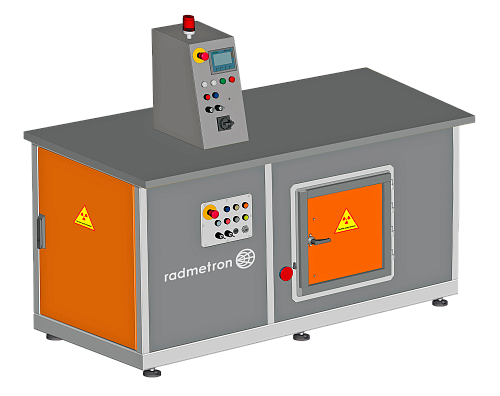

УРПГЗ-РМ9300 Установка радиационная поверочная гамма-излучения закрытая

УРПГЗ-РМ9300 Установка радиационная поверочная гамма-излучения закрытая

Назначение

Установка предназначена для воспроизведения и передачи:

·      единиц кермы и мощности кермы в воздухе,

·      экспозиционной дозы и мощности экспозиционной дозы,

·      амбиентного эквивалента дозы и мощности амбиентного эквивалента дозы,

·      индивидуального эквивалента дозы и мощности индивидуального эквивалента доз

при поверке, калибровке, градуировке и испытаниях дозиметров и измерителей мощности дозы гамма-излучения.

Безопасность эксплуатации

·      Установка с комплектом источников может размещаться в помещениях, не требующих дополнительной радиационной защиты. Радиационное воздействие на персонал и население при эксплуатации, неисправности или аварии установки ограничивается самой установкой и не выходит в помещение, в котором она размещена.

·      При расположении источника максимальной активности (Cs-137 активностью 650 Ки) в рабочем положении мощность дозы на расстоянии 30 см от любой поверхности корпуса установки не превышает 2 мкЗв/ч.

·      При расположении источников в положении хранения мощность дозы на любой поверхности корпуса установки не превышает 0,5 мкЗв/ч.

·      Радиационная безопасность эксплуатации установки обеспечивается системой управления совместно с системой сигнализации и блокировки, а также системой радиационного контроля с одним блоком детектирования гамма-излучения, расположенным в рабочей камере установки.

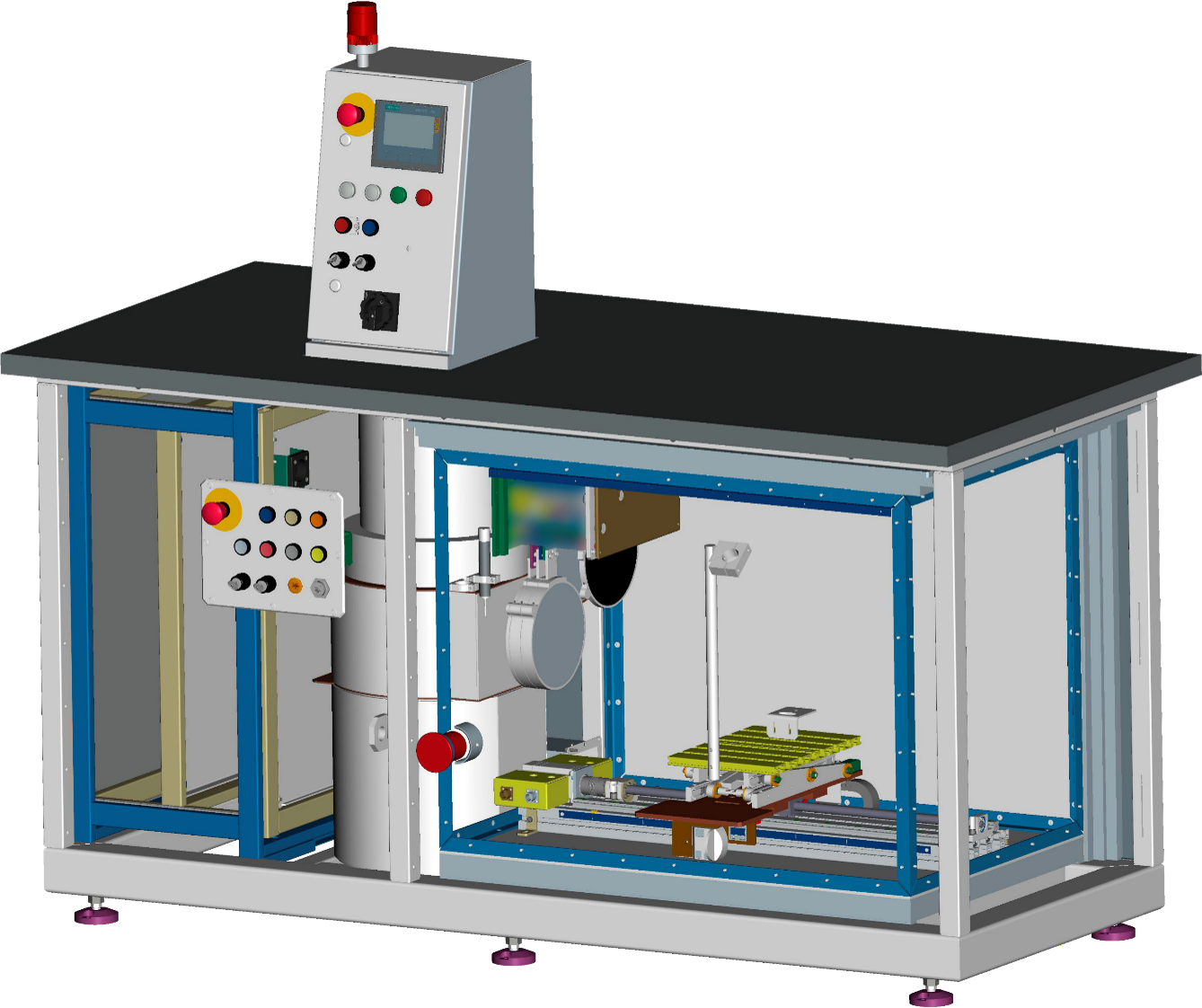

Описание установки

Рабочая камера со всех сторон закрыта свинцовой защитой различной толщины.

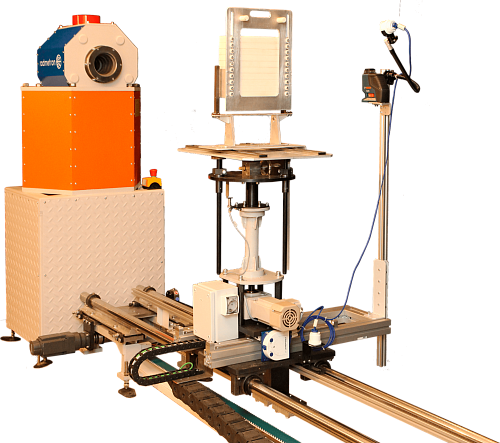

Поверяемые приборы размещаются на рабочем столе СЛП. Рабочий стол имеет возможность регулировки по высоте при помощи электропривода, а также перемещения поверяемого прибора по оси излучения.

Блок из 4 аттенюаторов обеспечивает ослабление потока излучения от источника.

Станция управления при помощи электроприводов обеспечивает дистанционную подачу источников в облучателе из положения хранения в рабочее положение и обратно, позиционирование поверяемых приборов в пучке излучения по оси излучения, регулировку рабочего стола по высоте и установку комбинаций аттенюаторов.

Загрузка приборов на рабочий стол осуществляется через дверь. С центрального и наладочного пультов можно осуществлять управление всеми механизмами установки в наладочном и полуавтоматическом режимах.

Система видеонаблюдения состоит из трех видеокамер, которые обеспечивают контроль за положением платформы СЛП по рулетке, наблюдением за показаниями приборов и обзор рабочей камеры. Изображение с видеокамер выводится на мониторы АРМ.

Установка оснащена 6 регулируемыми по высоте опорами. Установка оснащена двумя специальными колесными блоками, при помощи которых она может перемещаться на небольшие расстояния (внутри комнаты) в собранном виде.
