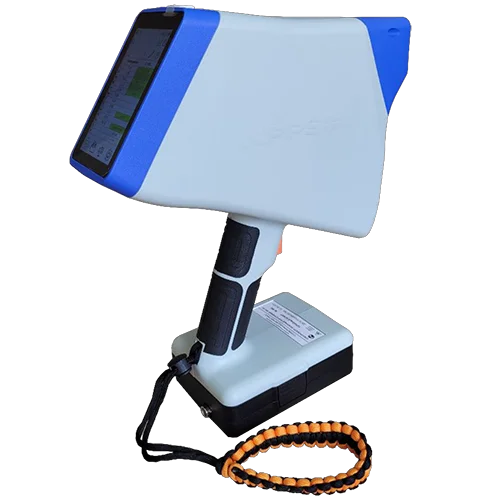

ЛИС-03 портативный лазерный анализатор металлов

ЛИС-03 портативный лазерный анализатор металлов

ЛИС-03 предназначен для оперативного входного контроля металлопроката, определения марок сталей, лома цветных и черных металлов и сплавов. Анализатор металлов обеспечивает высокую скорость при определении таких химических элементов: C, Be, Mg, Al, Si, Ti, V, Cr, Mn, Fe, Co, Ni, Cu, Zn, Nb, Mo, Sn, Sb, W, Pb и других.
Портативный лазерный спектрометр ЛИС-02 внесен в Государственный реестр средств измерений под №95208-25

Принцип действия работы ЛИС-03 основан на методе лазерно-искровой эмиссионной спектрометрии. Короткий лазерный импульс превращает несколько микрограмм металла в плазму, излучение раскладывается в спектр и по интенсивности спектральных линий определяется концентрация химических элементов.

Диапазоны определяемых примесей

Возможности

Анализ углерода. ЛИС-03 позволяет измерять концентрацию углерода в высоко- и низколегированных сталях без использования аргона, прямо на воздухе. Для более точного измерения концентрации химических элементов, в том числе углерода в сталях можно использовать функцию калибровки по образцам с известным химическим составом. При использовании данной функции возможно отличить близкие по ставу марки металла, такие как 316 и 316L, решить другие подобные задачи.
Точность. Специально разработанный российский портативный спектрометр обеспечивает высокую точность определения химического состава образцов.
Портативность. Небольшие габариты и масса сравнимые с ручным электроинструментом.
Надежность. Отсутствие хрупких элементов и бесконечный ресурс работы, по сравнению с рентгенофлуоресцентными (РФА) спектрометрами. Выполненный из металла носовой элемент корпуса позволяет работать с острой металлической стружкой, не опасаясь за сохранность прибора. Защита оптических элементов с помощью сапфирового стекла обеспечивает дополнительную защиту от механических повреждений.
Мультискан. ЛИС-03 оснащен инновационной функцией Мультискан – прибор самостоятельно смещает лазерный луч между выстрелами, автоматически выполняет 13 измерений в разных точках образца за одну секунду. Это особенно полезно при работе со сложными сплавами неоднородного состава, где единичные измерения могут давать существенный разброс результатов. Режим Мультискан значительно повышает статистическую достоверность анализа, автоматически усредняя результаты нескольких измерений в разных точках и предоставляя более точные данные о химическом составе материала.
Встроенный марочник. По результатам анализа на экран выводится марка стали или сплава, соответствующая процентному содержанию химических элементов данного образца. Под один и тот же химический состав могут подходить несколько марок. Анализатор в базовом комплекте содержит марочник по ГОСТ, AISI/ASTM, UNS, BS/DIN, JIS, но может быть укомплектован любым другим марочником по желанию заказчика.
ПО LIS Web Локальный веб-интерфейс для безопасного доступа к данным прибора с ПК или мобильного устройства (Android, iOS) без необходимости подключения к интернету. Управление архивом измерений, фильтры, шаблоны, отчёты pdf/doc/csv, дампы, загрузка обновлений.
Безопасность. Класс безопасности 3B. Выходное отверстие защищено транспортировочной шторкой, обеспечивающей защиту от непреднамеренного излучения.

Корпус и маркировка

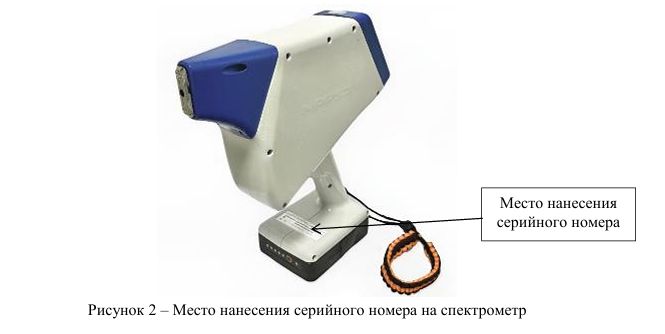

Корпус спектрометра выполнен из ударопрочной пластмассы. На нижней панели прибора нанесён уникальный серийный номер, который может быть как цифровым, так и буквенно-цифровым. Нанесение поверочного клейма на корпус не предусмотрено.

Портативный спектрометр ЛИС-03 позволяет мгновенно проводить входной контроль проката, распознавать марки сталей, а также сортировать лом цветных и чёрных металлов и их сплавов. Прибор всего за несколько секунд определяет содержание химических элементов — C, Be, Mg, Al, Si, Ti, Cr, Mn, Fe, Co, Ni, Cu, Zn, V, Nb, Mo, Sn, Sb, W, Pb и других.

Устройство включено в Государственный реестр средств измерений под номером 95208-25.

Принцип действия

Функционирование спектрометра основано на регистрации интенсивности эмиссионного излучения, возникающего при формировании лазерно-индуцированной плазмы. Ионизация атомов исследуемого материала осуществляется посредством импульсного лазерного воздействия, после чего выполняется спектральный анализ излучения образовавшейся плазмы.

Конструктивное исполнение

Спектрометр размещён в моноблочном корпусе и включает следующие ключевые компоненты:
Источник возбуждения спектра — твердотельный лазер с длиной волны 1064 нм;
Оптический тракт для сбора и дисперсии излучения;
Детекторный модуль, регистрирующий спектр;
Систему управления и обработки, отвечающую за контроль лазера и вычисление результатов.
Корпус изготавливается из ударопрочного пластика и окрашивается в цвета, задаваемые производителем. На нижней панели размещён уникальный серийный номер (цифровой либо букво-цифровой), нанесённый типографским или другим устойчивым способом. Клеймо поверки и пломбирование конструкцией не предусматриваются.
