УКШТ-1 автоматизированная система ультразвукового контроля шестигранных труб

УКШТ-1 автоматизированная система ультразвукового контроля шестигранных труб

предназначена для контроля качества шестигранных труб с внутренним (вписанным) диаметром от 40 до 100мм и толщиной стенки от 0,8 до 3  мм.вывода на печать.

Контролируемая труба, подается через механизм прижима и центровки в иммерсионную ванну, где она попадает в акустический блок контроля. При выходе из блока контроля и механизма прижима и центровки, труба попадает в приемный лоток.вывода на печать.

В приемном лотке труба автоматически поворачивается на смежную грань и контроль происходит в обратном порядке. Этот цикл повторяется шесть раз, что соответствует контролю всех граней трубы.вывода на печать.

После завершения контроля труба автоматически возвращается в исходное положение в лоток загрузки.вывода на печать.

Ультразвуковой контроль осуществляется с помощью четырех преобразователей: два для продольных дефектов и два для измерения толщины стенки.вывода на печать.

ПК выполняет синхронизацию работы каналов, установку параметров их работы, отображение сигналов УЗК и результатов измерений в реальном масштабе времени. Управление работой дефектоскопа происходит через высокоскоростную параллельную шину, которая формируется с использованием универсальной платы цифрового ввода/вывода. Многоканальный дефектоскоп УПНК представляет собой 8 независимых каналов ультразвукового контроля, которые работают параллельно друг с другом и выполняют всю работу по приему и обработке ультразвуковых сигналов, в соответствии с установленными режимами работы. Дефектоскоп является сертифицированным средством измерения, внесен в Государственный реестр средств измерений (Сертификат RU.C.27.003.A № 30973 от 14.04.2008г).вывода на печать.

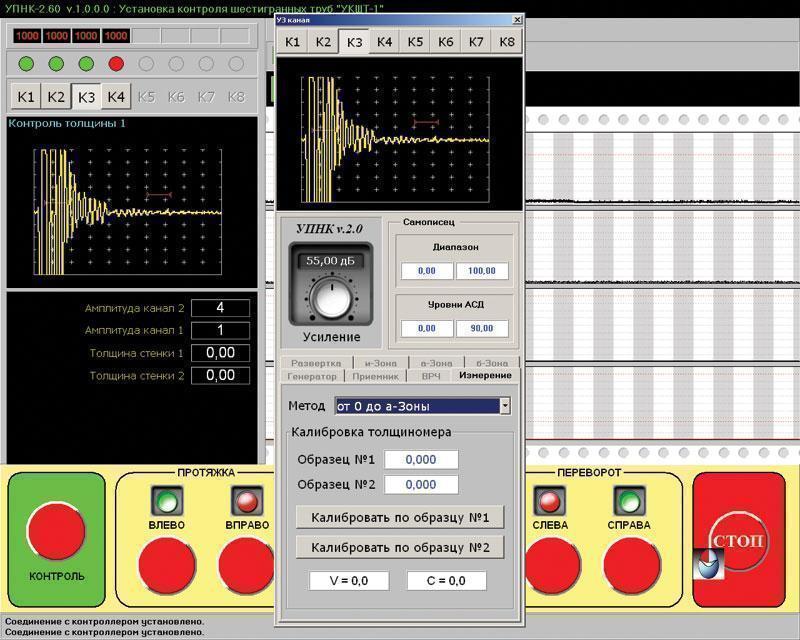

Информация от измерительной части поступает в реальном времени на управляющую ЭВМ и выводится на экран в виде ленты электронного самописца. Управляющая ЭВМ расположена в стойке регистрации. Программное обеспечение, работающее под управлением операционной системы Windows XP, выполняет задачи отображения и регистрации результатов контроля измерительной части установки, ведёт электронный журнал работы установки, а так же сохраняет на жесткий диск результаты УЗ контроля в виде протоколов для дальнейшего просмотра и вывода на печать.
